硫氧鎂（硫酸鎂—氧化鎂）系列制品專用發泡劑

              （以下圖片來源于客戶廠區實拍）

（聲明：本文中提到的所有數據均為實驗數據，僅供參考，不應作為實際生產數據，切勿盲目套用，死搬硬套。使用過程生產中必須因地制宜實時調節。）

      硫氧鎂雙組份發泡劑：該種發泡劑是一種復合型發泡劑，它是由甲、乙兩組分組成；具有高穩泡，消泡慢等性能，將其應用到發泡硫氧鎂制品里面，可以起到降密的作用；其特點具體表現為：

1、發泡倍率：其發泡倍數可達到35倍；

2、稀釋倍數：1公斤發泡劑可兌水20—60公斤。

3、含水率：每升發泡劑32克；

4、穩定性：1小時的沉降距不超過1CM；；

5、沁水率：1小時沁水率不超過70%。

6、耗用量：每生產1立方的防火門芯板常用量約0.6kg—0.8kg(生產密度300kg)左右。

7、泡徑：泡沫細密、大小均勻，孔徑在0.1-0.6mm。

8、孔狀：成型孔密閉成圓形，密閉孔；

9、適用密度：所生產產品密度≥150公斤/立方；

10、所做產品具有耐水功能；

11、適合于不同工藝的生產：通過調整甲、乙發泡劑的不同比例，就可以輕松調節發泡漿料的稀稠度；

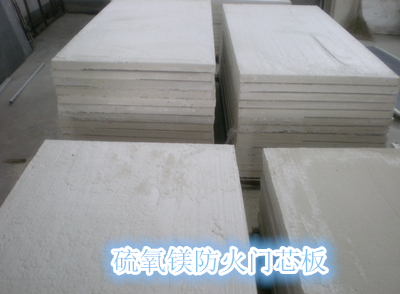

硫氧鎂發泡劑、硫氧鎂改性劑在硫氧鎂防火門芯板上的應用：

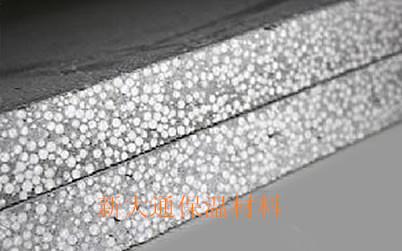

硫氧鎂發泡劑、硫氧鎂改性劑在外墻外保溫板上的應用：

硫氧鎂發泡劑、硫氧鎂改性劑在彩鋼硫氧鎂防火保溫夾芯板上的應用：

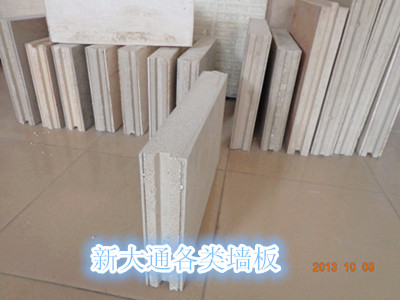

硫氧鎂發泡劑、硫氧鎂改性劑在各類隔墻板上的應用：

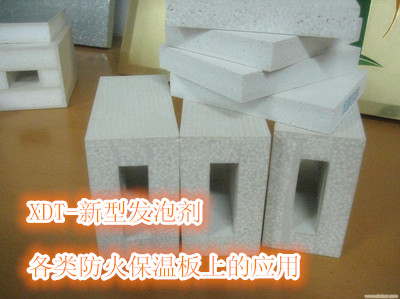

硫氧鎂發泡劑、硫氧鎂改性劑防火保溫板上的應用：

實驗小數據：600克硫氧鎂膠料配合使用60克發泡劑（發泡劑：水=1:40），容重降低到283公斤/m3（濕重，非絕干密度），也就是說要生產一個立方283公斤的硫氧鎂制品，大約需要60/600×283=28.3公斤的發泡劑稀釋溶液，也就是說需要28.3×1/40=0.71公斤的發泡劑

備注：實驗數據僅供參考，不作為實際使用依據，硫氧鎂原料有差別，各地需因地制宜實時調節
